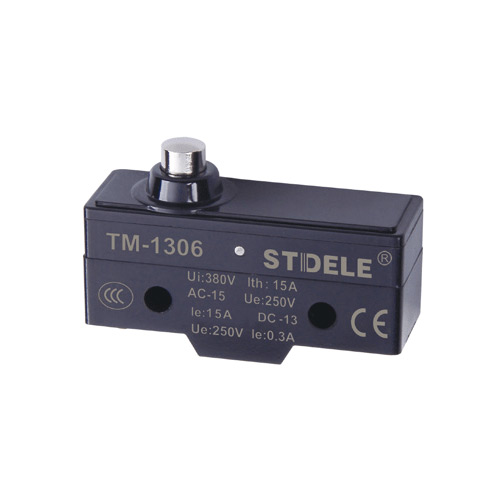

TM-1306

當前位置：主頁 > 產品展示 > 微動開關 > TM臥式微動開關系列

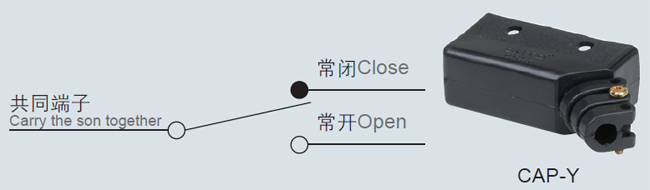

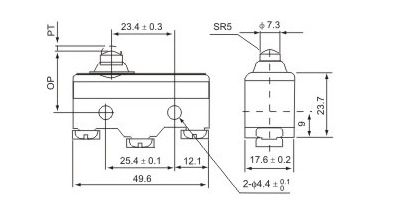

產品概述接點形式額定值特性接點構成動作特性外形尺寸

■引動器種類廣泛,且有動作位置可調整之設計(如TM1701)
■高開閉容量(15A)
■高精確度
■廣泛操作速度范圍

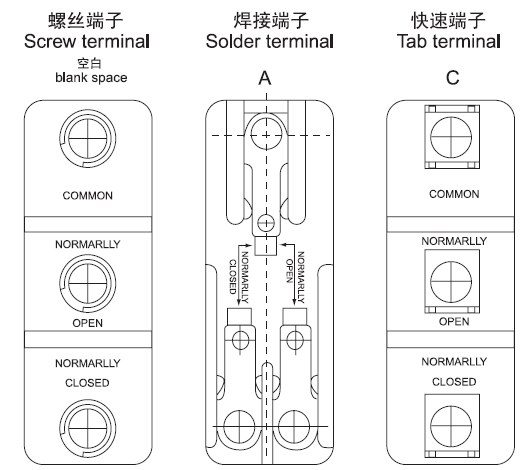

■CM系列每一型式具有焊接端子,螺絲端子與快速端子可供選擇
■型號后面加A則為焊接端子,加C則為快速端子,空白則為螺絲端子

型號

TM1300

TM1301

TM1303

TM1305

TM1306

TM1307

TM1308

TM1308X

TM1309

TM1701

TM1706

TM1702

TM1703

TM1704

TM1705

TM1743

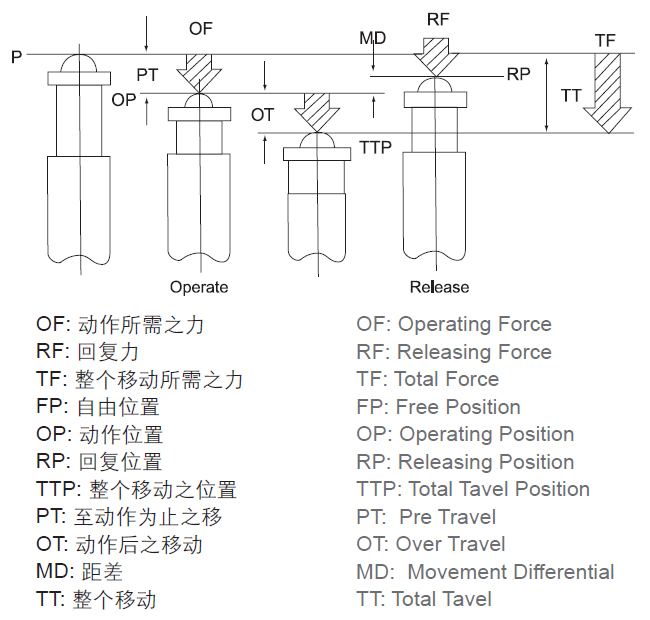

OF最大

350g

300g

350g

70g

160g

100g

160g

10g

160g

RF最小

114g

50g

114g

14g

28g

22g

42g

PT最大

0.4mm

4mm

0.4mm

10mm

5mm

7.1mm

2.7mm

20mm

2.7mm

OT最小

0.13mm

1.6mm

5.5mm

3.58mm

5.6mm

2mm

4mm

2.4mm

5.6mm

2.4mm

MD最大

0.05mm

1.3mm

0.05mm

1.27mm

1mm

1.02mm

0.5mm

3mm

0.5mm

FP最大

20.6mm

31.8mm

28.2mm

24.8mm

36.5mm

32.5mm

43.6mm

15.9±0.4

17.4±0.8

28.6±0.8

28.2±0.5

21.5±0.5

21.8±0.8

33.4±1.2

19±0.8

19±0.4

30.2±0.8

30.2±0.4

19±0.8

43.1±0.8

上一個產品：TM-1305

下一個產品：TM-1307

相關產品

額定電壓	非電感性負載				電感性負載				突入電流(A)
	電阻性負載		燈泡負載		電感性負載		馬達負載
	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO
125VAC 250VAC 500VAC	15 15 3		3 2.5 1.5	1.5 1.25 0.75	15 15 2.5		5 3 1.5	2.5 1.5 0.75	30 以下 max.	15以下 max.
8VDC 14VDC 30VDC 125VDC 250VDC	15 15 6(2) 0.4 0.2		3 3 3 0.4 0.2	1.5 1.5 1.5 0.4 0.2	15 15 2.5		5 5 5 0.05 0.03	2.5 2.5 2.5 0.05 0.03

操作速度	0.01mm至1m/sec(鎖住塞型)
動作頻率	機械:240次/分電氣:20次/分
接點電阻	15mmΩ以下(初期)
絕緣電阻	100MΩ以上(在500VDC以下)
電介強度	非連續端子間1,000VAC, 50/60Hz持續1分鐘
	載電流與無載電流零件間1,500VAC, 50/60Hz持續1分鐘
	端子和接地之間1,500VAC, 50/60Hz持續1分鐘􀀂
振動	(*10至20Hz): 1.5mm 變振幅誤動作耐久: 10至55Hz
沖擊	機械耐久:1,000m/Sec2(約100G’S) 誤動作耐久:300m/Sec2(約30G’S)
周圍溫度	泛用型: -10℃~+80℃(沒有結冰) 密封型: -15℃~+80℃ (沒有結冰)
濕度	泛用型: 85%RH以上密封型: 95%RH
使用壽命	機械:10, 000, 000次以上(在額定OT值下) 電氣:500,000次以上
重量	約22至58g
